Тюнинг страйкбольного гранатомета GLM: проект Жнец-2, часть 1

Тюнинг страйкбольного гранатомета ICS Revolver Grenade Launcher GLM & TAG Innovation Edition:
Проект получил обозначение "Жнец-2".


Тюнинг страйкбольного гранатомета GLM: проект Жнец-2
Продолжаю работы по приведению страйкбольного гранатомета GLM от ICS & TAG в надлежащее рабочее состояние.
Игрушку решил не бросать, а привести в нормальный вид - и пусть совместному русско-тайваньскому предприятию будет стыдно - если вообще такое понятие как совесть этим людям знакомо.
На самом деле в данном случае говорить о тюнинге не совсем правильно, т.к. я буду не столько повышать возможности изделия, сколько приводить его в рабочее состояние.
На первом этапе работ планирую коснуться в основном внешних деталей, УСМ (Ударно-Спусковой Механизм) и барабан трогать пока не хочу.
Однако чует мое сердце, что будет и второй этап...

Пока же планирую по максимуму избавиться от пластикового ужаса, усилить нагруженные узлы и улучшить антуражность изделия.

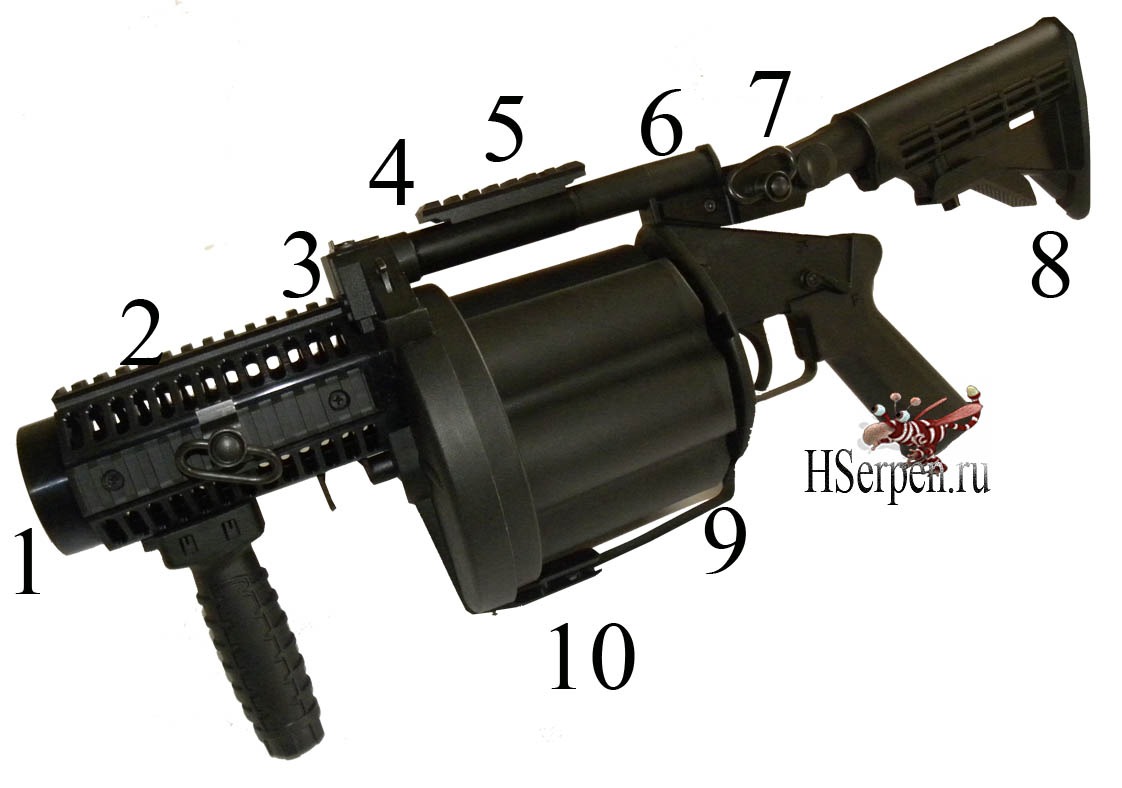

Тюнинг страйкбольного гранатомета GLM: проект Жнец-2

  • 1. Установка ствола

  • Для обеспечения стрельбы пусковыми устройствами от Madbull (выстреливают облако шаров) и антуражности планирую установить внутренний ствол.

  • 2. Планки Пикатинни на кожухе ствола

  • На кожухе ствола вместо силуминовых планок Пикатинни будут установлены алюминиевые.
    Также будет заменена быстросъемная антабка на обычную.

  • 3. Крепление шарнира откидного барабана

  • Полная переделка крепления шарнира откидного барабана:
    Необходимо незамедлительно усилить крепление.
    В настоящее алюминиевая деталь шарнира крепится к достаточно хлипкому пластиковому выступу на барабане - а ведь на узел приходится серьезная нагрузка при переноске GLM, на этом же узле держится группа УСМ, рукоять и приклад.
    Про возможный коллиматорный прицел вообще молчу.

  • 4. Усиление шарнира

  • Шарнир откидного барабана будет полностью выполнен из алюминия или стали.

  • 5. Замена планки Пикатинни на шарнире

  • На шарнире вместо силуминовой планки Пикатинни будет установлена алюминиевая планка.

  • 6. Крепление шарнира откидного барабана

  • Усиление крепления шарнира в районе узла крепления приклада.
    Вероятней всего будут сделаны алюминиевые накладки для усиления узла.

  • 7. Крепление приклада

  • Замена пластикового узла крепления приклада на стальной.
    Замена штока приклада на стальной.

  • 8. Приклад

  • Замена приклада на более эргономичный.

  • 9. Планка-фиксатор барабана

  • Замена алюминиевой планки-фиксатора барабана на стальную.

  • 10. Фиксатор барабана

  • Замена пластикового фиксатора планки на стальной.

В настоящее время знакомый конструктор прорабатывает описанные узлы, жду конструкторскую документацию.
Затем пойду договариваться с машиностроителями...


17 апреля 2013

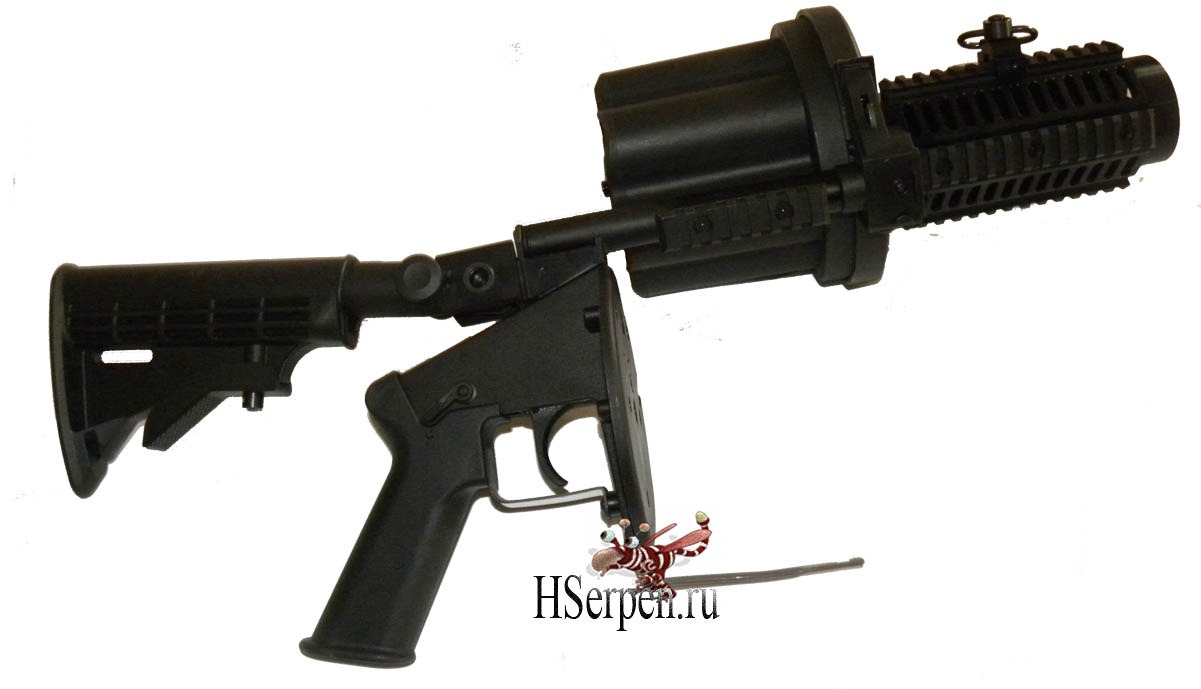

Наконец разобрали гранатомет.
Внутри куча мелких деталек, как и ожидалось - все пластиковое. :((((
Однако износа нет.
В общем и целом идея конструкции здравая, подкачала реализация...
Часть внутренних деталей пока решено оставить пластиковыми - ничего с ними не случится.
Куда важней усилить или заменить изношенные / развалившиеся внешние детали.

Печальное открытие:
Без коренной переделки узла барабан / фальш-ствол несоосность камор барабана и ствола не устранить.


Примечание:
Статья в работе.
По мере обновления будут добавления.


_________________________________
Автор: Перепончатокрылый Серпень™
Тверь, Россия
® all rights reserved
